WIC g2

Gerät mit eigener Stromversorgung

Das WIC1 bezieht seine Energie aus den angeschlossenen

Stromwandlern. Für den Betrieb ist keine Hilfsspannung

erforderlich.

Dual-Powered Variante

Optional ist eine Gerätevariante mit zusätzlicher Hilfsspannungsversorgung erhältlich, falls z. B. SCADA-Kommunikation oder eine besonders frühzeitig verfügbare Erdschlusserkennung benötigt wird.

Ultraschnelles Starten

Bei einer Startzeit von weniger als 1 Periode schützt das WIC1 Ihre Anlage schon, während andere Geräte noch booten. Wird zum Beispiel eine Windkraftanlage manuell auf einen Fehler eingeschaltet, während diese noch für Wartungsarbeiten geerdet ist, gibt das WIC1 nahezu sofort ein Auslösesignal.

Individuelle Parametrierung

Mit dem WIC1 g2 haben Sie alle Möglichkeiten, das System nach Ihren individuellen Anforderungen zu konfigurieren. Bequem über die „Smart view“ Software (Smart view ist die kostenlose Software von SEG Electronics für einfache Konfiguration und Auswertung), über DiggiMEC® oder klassisch manuell über DIP/HEX-Schalter.

DIP / HEX Varianten, für die manuelle individuelle Parametrierung

Einfach und klassisch - die Konfiguration der Basisfunktionen erfolgt manuell über die DIP- oder HEX-Schalter, keine zusätzliche Software erforderlich.

‍

Scroll-Animation überspringen

Kommunikation

Der WIC1-4 unterstützt das Modbus RTU-Protokoll über die RS485-Schnittstelle oder Modbus TCP über elektrische oder optische Ethernet-Verbindungen.

Retrofit - ohne Bohren und Sägen

Das WIC1 hat dieselben Abmessungen wie sein Vorgänger. In wenigen Minuten ist es in der Anlage an der Stelle eines Vorgänger-Gerätes eingebaut, völlig ohne Bohren und Sägen. Kein Schaltschrank muss umgearbeitet werden. Auch die bisher verbauten Stromwandler können weiter genutzt werden: Einfach die Verbindungskabel mit dem neuen Gerät verbinden.

Scroll-Animation überspringen

Das neue WIC1 g2 -

Ultraschnell.

Ultrasicher.

Ultra zuverlässig.

Das neue WIC1 g2 -Ultraschnell. Ultrasicher. Ultra zuverlässig.

Das WIC1 steht für eine Gerätefamilie von selbst-/stromwandlerversorgten Schutzgeräten die für den Betrieb auch unter anspruchsvollsten Umgebungsbedingungen gebaut sind. Eine Hilfsspannung wird nicht benötigt, da die Geräte über die Stromwandler versorgt werden. Die WIC1-Variante mit optionaler Hilfsspannungsversorgung ermöglicht darüber hinaus zusätzlich auch SCADA- Kommunikation. Die wesentlichen Anwendungen vom WIC1 sind:

‍

Schutz von Ringleitungssystemen bei der Energieverteilung.
Schutz von Blocktransformatoren z. B. bei Windkraft- und Photovoltaikanlagen.

Abgangsschutz und Reserveschutz auch ohne Hilfsspannung.
Strom-basierte Schutzfunktionen, auch wenn (z. B. aus Kostengründen) keine Hilfsspannung zur Verfügung steht.

Zuverlässiger Schutz, auch wenn herkömmliche Schutzgeräte wegen leerer Stationsbatterien nicht mehr starten.

‍

Weitere großartige Funktionen

Super schnelle und einfache Montage.
Super schnelle und einfache Konfiguration.
Gebaut für anspruchsvollste Umgebungsbedingungen: Extreme Luftfeuchtigkeit oder einer Temperatur über 50°C im Jahresmittel? Kein Problem für das robuste und zuverlässige WIC1.
Erdstrom: Das WIC1 bietet Erdstromschutz auf Basis von errechnetem oder mittels 1 A-Wandler gemessenem Erdstrom (Option).

Auslöse-Kennlinien: Beim Abhängigen Überstromschutz sind 12 Kennlinien (Erdstrom: 13) wählbar

‍

Release 2.2

Etwas Großartiges wird jetzt noch besser – Wir haben mit unserem aktuellen Release 2.2 das „WIC1 g2“ mit neuen Optionen für noch mehr Flexibilität und Sicherheit erweitert:

‍

WC2 Adapter-Wandler: Jetzt mit Unterstützung für 1A-Standardwandler und niedrigere Einstellwerte beim Überstromschutz.

Konfigurierbarer Erdstrom: Wahl zwischen errechnetem und gemessenem Erdstrom – bequem über Smart view oder DiggiMEC.

Selbstüberwachung über FI-Ausgang: Interne Fehler werden signalisiert, ohne den Leistungsschalter auszulösen – inkl. AKÜ-Rangierung.

Modbus RTU: Neue Baudraten (57600 & 115200) für WIC1-4 verfügbar.
Robustere TC-Ausgänge & Bugfixes für die Auslösekreisüberwachung runden das Update ab.

Der PC4-Adapter kann ab sofort auch für Firmware-Updates genutzt werden.

Vier Varianten -
alle Möglichkeiten.

Das neue WIC1 g2 wurde für den Betrieb auch unter anspruchsvollsten Umgebungsbedingungen entwickelt. Für unterschiedlichste Anforderungen stehen vier WIC1 g2 Gerätevarianten zur Verfügung. Bei den Geräte-varianten mit DIP- oder HEX-Schaltern ist z.B. eine manuelle Parametrierung möglich.

‍

Das optionale Schnittstellengerät DiggiMEC® ermöglicht eine Konfiguration aller Gerätevarianten über das integrierte LCD-Display und Schalter und erlaubt den Zugriff auf erweiterte Einstellbereiche und zusätzliche Schutzfunktionen. Über das DiggiMEC® lässt sich das WIC1 per USB-C mit einem Windows-PC verbinden, sodass die SEG Parametrier- und Analysesoftware Smart view eingesetzt werden kann, um das WIC1 bequem zu konfigurieren oder um Messwerte bzw. Stördaten vom WIC1 zu übertragen.

‍

Eine Dual Powered WIC1-Variante ist auch erhältlich, diese ermöglicht zusätzlich auch SCADA-Kommunikation.

WIC1-1

Base

WIC1-2

DIP

WIC1-3

HEX

WIC1-4

Dual-Powered

System Funktions-Übersicht

Das WIC1 ist ein durch Stromwandler gespeistes Schutzrelais mit minimalem Platzbedarf (125 x 170 mm), das die höchsten Anforderungen an ein digitales Schutzgerät erfüllt. Es bietet eine einfache und sichere Verdrahtung, hohe elektromagnetische Störresistenz, unkomplizierte Konfiguration und die Skalierbarkeit auf unterschiedliche Leistungsgrößen der Schaltanlage helfen dem Anlagenhersteller, Kosten zu senken.

‍

Die Systemübersicht:

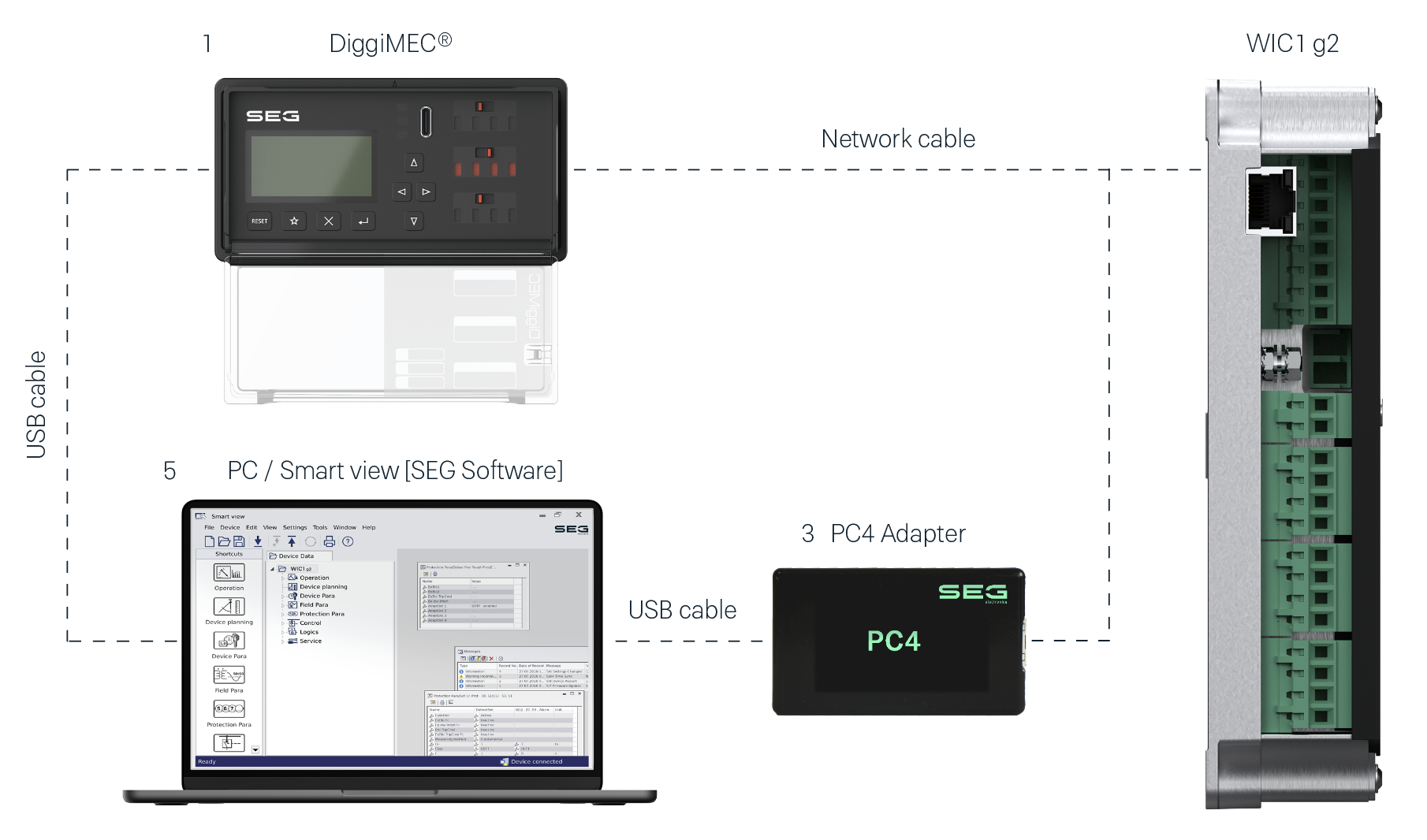

Zubehör und Zusatzkomponenten

Das WIC1 g2 ist für den Betrieb mit speziell entwickelten, besonders effizienten Stromwandlern (CTs) von SEG optimiert. Sollten aus technischen oder historischen Gründen Standard-Stromwandler mit 1 A oder 5 A verwendet werden müssen, lässt sich das WIC1 g2 über Adapterstromwandler an diese anschließen. Nachfolgend finden Sie eine Übersicht der verfügbaren optionalen Komponenten:

‍

DiggiMEC® Nano-HMI [Bild 1]
In Kombination mit dem DiggiMEC® sind bis zu drei mechanische Schauzeichen integrierbar.

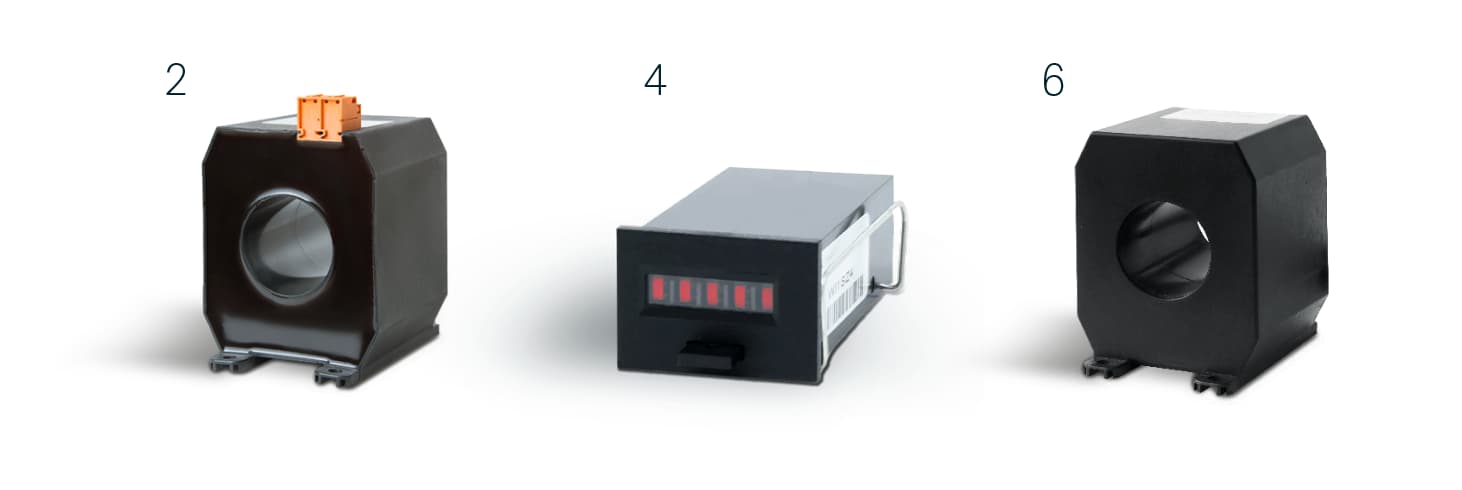

WIC1 Weitbereichs-Stromwandler [Bild 2]
WIC1 PC4-Adapter [Bild 3]
Zur Verbindung von WIC1 mit einem PC über USB.
Schauzeichen [Bild 4]
SEG bietet zwei elektromechanische Schauzeichen –
WI1SZ4 und WI1SZ5 – als Zubehör für das WIC1 an.
SEG-Konfigurations- und Analysetool „Smart view“ [Bild 5]
Adapterstromwandler für 3 Phasen, in einem gemeinsamen Gehäuse [Bild 6]

Ist das DiggiMEC®-Bedieninterface mit dem WIC1 verbunden, kann zusätzlich ein PC über den USB-Anschluss des DiggiMEC® angeschlossen werden. So lässt sich die Software „Smart view“ komfortabel zur Parametrierung und Analyse verwenden. Der Nutzer kann darüber Einstellungen vornehmen, Konfigurationen auf dem PC speichern, Messwerte auslesen oder auf den Fehlerrekorder zugreifen.

Scrollen Sie weiter und erfahren mehr über die vielen großartigen Features unseres selbstversorgtes WIC1 g2 Schutzrelais. Oder haben Sie Fragen und wünschen direkten Kontakt zu unserem Sales Team?

Kontakt

Kommunikation.

The WIC1-4 supports several types of communication

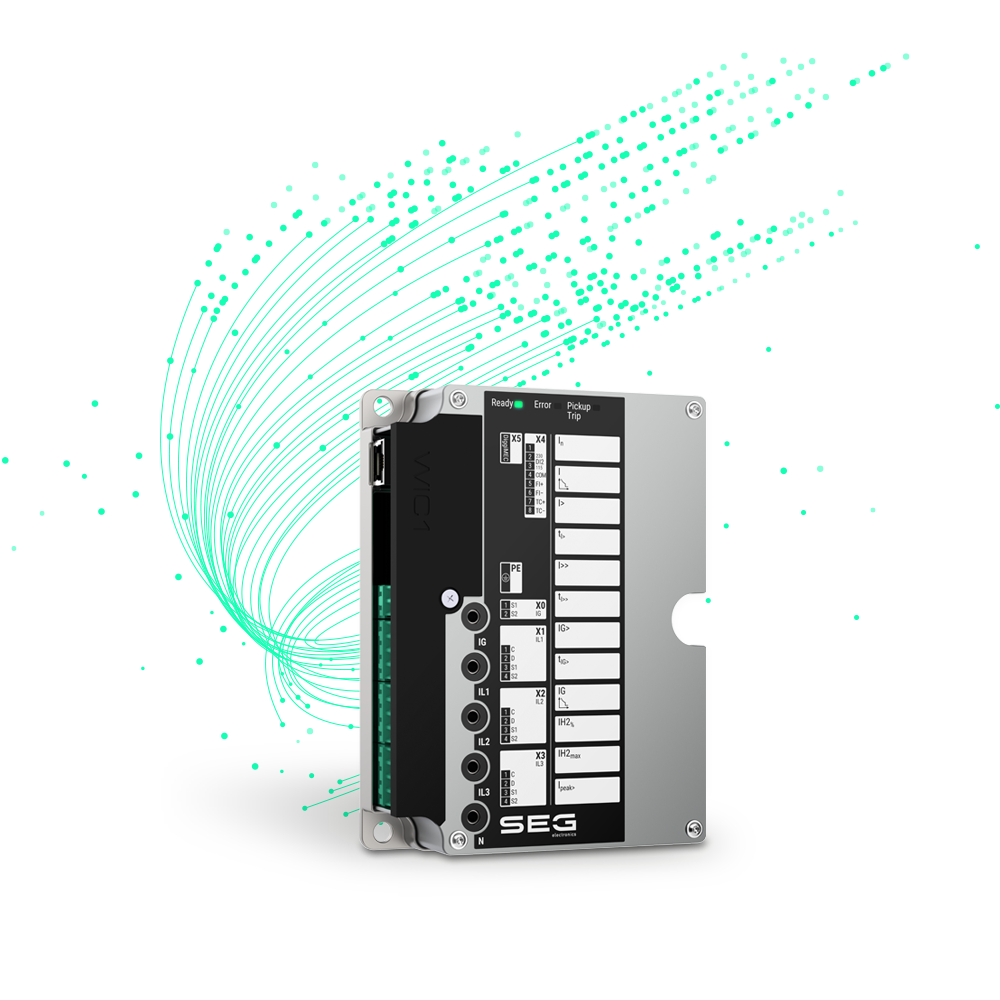

SCADA-Kommunikation mit dem WIC1 g2

Mit der Gerätevariante WIC1-4 wird die Integration in moderne Leittechnik jetzt noch einfacher und zuverlässiger. Dank externer Hilfsspannung unterstützt das Gerät mehrere Kommunikationsarten:

‍

Modbus RTU

über RS485-Schnittstelle (halbduplex)

Modbus TCP

über Ethernet RJ45
oder optische LC-Duplex-Schnittstelle (LWL)

Die Kommunikation wird durch einen Co-Prozessor verarbeitet – für maximale Stabilität der Schutzfunktionen, selbst bei Kommunikationsausfällen. Das WIC1-4 kann:

‍

1 Modbus RTU-Master bedienen
2 Modbus TCP-Clients gleichzeitig verbinden

‍

Bei einem Ausfall der Hilfsspannung und so auch der Kommunikation sind die Schutzfunktionen durch die Wandler Versorgung nicht beeinträchtigt.

‍

Modbus RTU verfügt nun über zwei zusätzliche Einstellungen der Baudrate (nur WIC1-4):

57600
115200

‍

COMING SOON:

‍

Mit dem in Kürze verfügbaren Release 2.3 wird es eine Erweiterung der Kommunikationsmöglichkeiten der WIC1-4 Variante geben: Parameter Sätze via Fernzugriff lesen.

‍

DiggiMEC® - Nano-HMI mit bis zu drei mit Schauzeichen

Das DiggiMEC® ist eine Upgrade-Option für die WIC1-Familie. Es passt in einen Standard-Türausschnitt von 92 mm × 45 mm [DIN IEC 61554]. Messwerte des WIC1 lassen sich bequem auf dem integrierten DiggiMEC®-Display ablesen. Das DiggiMEC® erlaubt darüber hinaus den Zugriff auf alle Einstellungen, die im WIC1 verfügbar sind, einschließlich der, die bei den DIP- oder HEX-Varianten nicht manuell über die Schalter zugänglich sind.

‍

Ein USB-C-Anschluss auf der Vorderseite des DiggiMEC® ermöglicht den komfortablen Zugang via PC, um z.B. gespeicherte Einstellungen direkt auf das WIC1 zu laden.

Einstellungen via DiggiMEC®

Direkter Zugriff auf alle/zusätzliche Schutzeinstellungen, einschließlich der nicht über DIP-/HEX-Schalter erreichbaren.

Individuelle Belegungen für Schauzeichen
I>>> (Dritte Überstromschutz-Stufe)
IE>> (Zweite Erdüberstrom-Stufe)
Schutz vor Thermischer Überlast
Option zur flexiblen Nutzung des FI-Ausgangs am WIC1, z. B. zur Messung von Anregezeiten oder als Selbstüberwachungskontakt (zusammen mit externem, auf Hutschiene montiertem Ausgangsrelais)

‍

Überwachungsfunktionen

Schaltgerätewartung
Echtzeitdaten zur zeitlichen Entwicklung der Transformatorlast
Messwertdarstellung über Schleppzeiger

Inbetriebnahme-Unterstützung

Relais-Stellungen zu Testzwecken erzwingen
Manuelles Rücksetzen der Schauzeichen
Manuelle Test-Auslösung

Automatische Fehleranzeige

Fehler-Information wird automatisch und unmittelbar auf dem Display bereit gestellt.

Die mechanischen Schauzeichen behalten ihre Signal-Position unabhängig von jeder Spannungsversorgung bei.

Drei verfügbare Funktionspakete – für ihre maximale Flexibilität.

Für die unterschiedlichen, individuellen Anforderungen bieten wir Ihnen drei Funktionspakete zur Wahl: „Standard“, „Advanced“ oder „Professional“.

‍

Sehen Sie in dieser Übersicht welche Funktionen in den Paketen enthalten sind. Für Preise sprechen Sie bitte einfach direkt unser Sales Team an. Wir freuen uns Ihnen ein Angebot zu erstellen.
